Эффективность и надежность системы отопления здания определяется не только мощностью котла, но и грамотной компоновкой теплового пункта. В условиях, когда стандартная двухтрубная схема перестает справляться с возросшими требованиями к комфорту и энергосбережению, на первый план выходят модульные коллекторы и гидравлические разделители https://stimek.ru/products/modulnyie-kollektoryi-i-gidrostrelki. Они позволяют превратить систему отопления в гибкую, управляемую и устойчивую к гидравлическим колебаниям структуру.

Гидравлический разделитель. Назначение и принцип работы

В основе многих современных систем отопления лежит гидравлический разделитель, также известный как гидрострелка. Это устройство представляет собой полую емкость цилиндрической формы, оснащенную патрубками для подключения первичного (котлового) и вторичных (потребительских) контуров. Основное его предназначение заключается в гидравлической увязке котлового контура с контурами систем отопления, что позволяет создать условия для независимой работы каждого из них.

Принцип действия гидроразделителя базируется на значительном снижении скорости движения теплоносителя внутри его корпуса за счет увеличения диаметра. Благодаря этому линейные потери в разделителе снижаются на два порядка по сравнению с потерями в подводящих трубопроводах, а перепад давления между подающим и обратным патрубками становится близким к нулю.

Такое решение дает возможность циркуляционным насосам каждого контура работать независимо: насос вторичного контура не может повлиять на работу насоса котлового контура, и наоборот.

Режимы работы гидрострелки

Гидравлический разделитель способен автоматически адаптироваться к изменяющимся условиям работы системы, функционируя в одном из трех характерных режимов.

Первый режим соответствует ситуации, когда расход теплоносителя в первичном контуре равен суммарному расходу во вторичных контурах. В этом случае тепловой поток проходит через гидрострелку транзитом, и разделитель выступает лишь как соединительный канал, не влияя на температурный баланс.

Второй режим возникает, когда расход вторичных контуров превышает расход котлового контура. Данная ситуация характерна для моментов пикового спроса на тепло, например, при запуске системы после ночного перерыва или одновременном открытии регулирующих клапанов всех веток. В этом случае недостающий объем теплоносителя забирается из обратной магистрали и через гидрострелку подмешивается к подающему потоку.

Третий режим реализуется, когда производительность котлового насоса оказывается выше суммарного расхода потребительских контуров. Избыток горячего теплоносителя из подающей линии частично возвращается в обратную, повышая температуру обратки. Котловая автоматика, фиксируя нагрев обратной воды, снижает мощность горелки или отключает один из котлов в каскадной схеме, защищая оборудование от перегрева и теплового удара.

Практический опыт свидетельствует: применение гидравлического разделителя настоятельно рекомендуется, если перепад давления между коллекторами подачи и возврата без него превышает 0,4 метра водяного столба.

Модульные коллекторы. Функции и исполнение

Модульный коллектор представляет собой уже собранный и готовый к монтажу узел распределения теплоносителя. Он состоит из двух гребенок подающей и обратной объединенных несущей конструкцией, что обеспечивает жесткость и компактность. В отличие от кустарно сварных вариантов, заводские модули проходят гидравлические испытания и имеют точные присоединительные размеры.

Каждый модуль способен обслуживать от двух до четырех и более независимых потребителей. Например, в моделях, рассчитанных на мощность до 100 кВт, предусматривается до трех контуров с присоединительным размером Ду-25 (1 дюйм) и два боковых транзитных выхода Ду-32 для подключения к гидрострелке. Такое исполнение позволяет организовывать подачу тепла на разные зоны, будь то радиаторное отопление, теплые полы или бойлер косвенного нагрева.

Конструкционной основой подобных устройств обычно служит углеродистая сталь 09Г2С, которая обрабатывается порошковой краской для защиты от коррозии. В комплект поставки входят воздухоотводчики, спускные краны и комплект крепежа, что существенно упрощает монтаж теплового пункта.

Обвязка коллектора и адаптеры

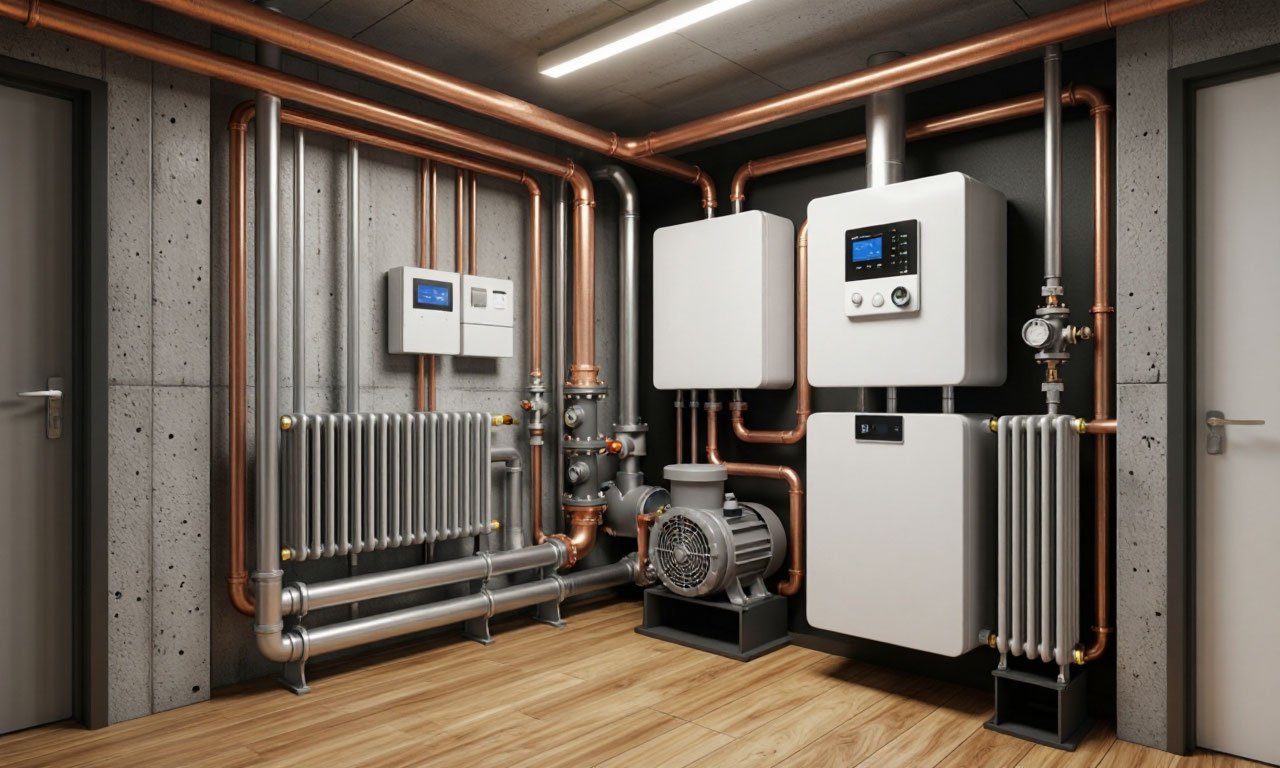

Обвязка коллектора это процесс оснащения распределительного узла необходимыми элементами и подключение к системе. В минимальной конфигурации обвязка включает в себя шаровые краны отсечения, позволяющие отключить любой контур для обслуживания. Однако для достижения функциональности требуется установка более сложных компонентов.

В состав обвязки входят адаптеры коллектора и переходные элементы. Они позволяют стыковать трубы из различных материалов, например, подключать металлопластиковые трубы к латунному коллектору, а также согласовывать резьбовые соединения коллекторных гребенок с трубопроводной арматурой. В системах с гидрострелкой адаптеры обеспечивают корректное сопряжение выходов потребителей с соответствующими патрубками на гидравлическом разделителе.

Критически важным элементом обвязки является байпас. Это обводной канал, который может соединять подающую и обратную линии коллектора. Байпас выполняет две ключевые функции. Первая гидравлическая балансировка: при наличии двухходового клапана на входе коллектора и байпаса с настроечным клапаном на обратке, избыток потока перенаправляется в обход контуров, что стабилизирует давление и исключает паразитные циркуляции. Вторая защита насосов: если насос в системе с естественной циркуляцией останавливается, открытый байпас позволяет теплоносителю двигаться самотеком, предотвращая закипание котла.

Тепловой пункт- структура и компоненты

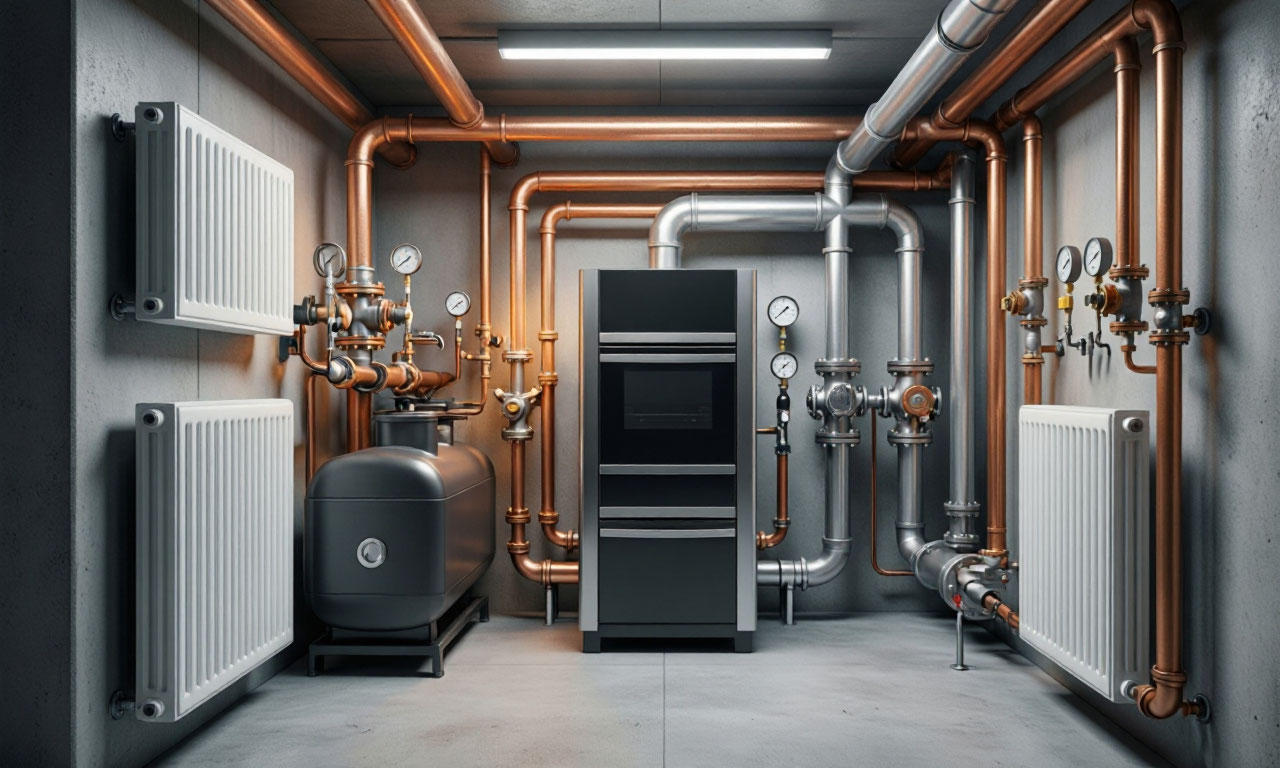

Модульные коллекторы совместно с гидрострелкой образуют ядро индивидуального теплового пункта (ИТП). В контексте частного домовладения тепловой пункт это помещение или шкаф, в котором сосредоточено все управляющее и распределительное оборудование. Грамотно организованный тепловой пункт обеспечивает не только распределение тепла, но и его регулирование в зависимости от внешней температуры или режима использования помещений.

Помимо гидравлического разделителя и коллекторных гребенок, в тепловом пункте размещаются циркуляционные насосы, расширительный бак, приборы автоматики и безопасности.

Циркуляционный насос

Циркуляционный насос это устройство, создающее принудительное движение теплоносителя в контуре. Его производительность и напор должны точно соответствовать гидравлическому сопротивлению каждого участка.

В системах с гидрострелкой насосы разных контуров работают в разных гидравлических условиях: насос котлового контура обеспечивает постоянный расход через котел, защищая его от перегрева, в то время как насосы потребительских контуров работают в режиме, определяемом термостатическими клапанами и потребностью в тепле.

Расширительный бак

Расширительный бак компенсирует тепловое расширение теплоносителя, предотвращая рост давления в системе. В закрытых системах отопления используются мембранные расширительные баки, в которых объем жидкости увеличивается за счет сжатия газа в пневматической камере. Подбор бака осуществляется исходя из общего объема теплоносителя и максимальной температуры.

Положение бака в тепловом пункте выбирается таким образом, чтобы его подключение происходило в зоне с минимальным гидравлическим сопротивлением, чаще всего на обратной линии перед насосом.

Балансировка системы и температурный режим

Достижение комфортного температурного режима во всех помещениях невозможно без балансировки системы. Гидрострелка сама по себе не является балансирующим устройством, но создает условия, при которых балансировка становится более простой и эффективной.

Балансировка системы с модульными коллекторами выполняется путем настройки расходов теплоносителя по каждому контуру. На практике это реализуется с помощью балансировочных клапанов, установленных на обратной гребенке, или ротаметров (расходомеров), встроенных в коллекторы теплых полов. Настройка производится согласно гидравлическому расчету.

Например, для системы теплых полов сперва выставляется расчетный расход в каждом контуре по ротаметрам, а затем корректируется положение байпасного клапана для достижения требуемой температуры (обычно 35-45°C) на подающем коллекторе.

Температурный режим в различных частях системы при наличии гидрострелки может различаться. Нагретый до 80-90°C теплоноситель из котлового контура, проходя через гидроразделитель, смешивается с остывшим потоком обратки из потребительских контуров. В зависимости от режима работы (равновесие, избыток расхода, недостаток расхода) температура на выходе из гидрострелки будет разной.

Это позволяет гибко управлять температурой "прямой" воды для каждого потребителя, подавая, например, более горячую воду в радиаторы и более холодную в теплые полы.

Теплоноситель

Жидкость, циркулирующая в системе теплоноситель передает тепловую энергию от источника к потребителям. В большинстве систем частных домов используется вода, прошедшая специальную подготовку.

• Однако в случаях, когда существует риск промерзания контуров (например, в неотапливаемых дачных домах), применяются незамерзающие жидкости на основе пропиленгликоля или этиленгликоля.
•  Использование антифриза вносит коррективы в расчеты: он имеет меньшую теплоемкость и большую вязкость, что требует увеличения мощности насосов и более тщательного подбора расширительного бака. Материалы коллекторов и уплотнения должны быть химически стойкими к выбранному типу жидкости.
• Сочетание модульных коллекторов и гидравлических разделителей представляет собой наиболее совершенный на сегодняшний день подход к построению систем отопления повышенной сложности.
•  Гидрострелка берет на себя задачу гидравлической защиты котлового оборудования и устранения влияния насосов друг на друга, а модульные коллекторы обеспечивают четкое структурирование и удобное подключение всех потребительских контуров.

Вместе с расширительным баком, циркуляционными насосами и системой балансировочных клапанов они формируют надежный тепловой пункт, способный эффективно работать в широком диапазоне нагрузок.

Применение заводских модулей из конструкционной стали с точной геометрией позволяет минимизировать монтажные ошибки и сократить время пуско-наладочных работ, делая систему не только производительной, но и ремонтопригодной в долгосрочной перспективе.
