Индивидуальный тепловой пункт представляет собой комплекс технических устройств, размещенных в отдельном помещении и предназначенных для присоединения внутренних инженерных систем здания к внешним централизованным тепловым сетям. В отличие от центральных тепловых пунктов, обслуживающих группы зданий, ИТП работает исключительно на одно строение (смотрите), обеспечивая независимую настройку параметров теплоносителя для каждого конкретного потребителя.

Определение и место ИТП в системе теплоснабжения

В структуре системы теплоснабжения ИТП занимает промежуточное положение между магистральными тепловыми сетями и внутренними распределительными системами здания. По подающему трубопроводу теплоноситель поступает в тепловой пункт, где происходит его подготовка до требуемых параметров, после чего он направляется в системы отопления, горячего водоснабжения и вентиляции.

Охлажденный теплоноситель через обратный трубопровод возвращается в котельную или на источник теплоснабжения для последующего нагрева.

Размещение ИТП непосредственно в обслуживаемом здании или в непосредственной близости от него позволяет максимально сократить протяженность внутридомовых тепловых сетей и снизить тепловые потери при транспортировке. Современные тепловые пункты изготавливаются в блочном исполнении, когда все элементы монтируются на единой раме в заводских условиях. Такой подход обеспечивает высокое качество сборки, компактность оборудования и сокращает время монтажных работ на объекте.

Конструктивные элементы и базовое оборудование

Основу любого индивидуального теплового пункта составляют теплообменные аппараты, насосное оборудование и запорно-регулирующая арматура. В большинстве современных ИТП применяются пластинчатые разборные или паяные теплообменники, коэффициент теплопередачи которых в 3-4 раза превышает показатели устаревших кожухотрубных аналогов. Благодаря этому при одинаковой тепловой мощности пластинчатые аппараты обладают значительно меньшими габаритами и металлоемкостью.

Стандартная комплектация ИТП включает два основных модуля – систему отопления и систему горячего водоснабжения. Модуль отопления оснащается пластинчатым теплообменником, циркуляционными насосами (как правило, один рабочий и один резервный), трубопроводной обвязкой с запорной арматурой и приборами контроля.

Модуль ГВС может содержать одну или две ступени подогрева, что определяется требуемой производительностью и режимом водоразбора. В двухступенчатых схемах сначала происходит предварительный подогрев водопроводной воды в первой ступени за счет тепла обратного теплоносителя, а затем догрев до нормативной температуры во второй ступени с использованием прямого сетевого теплоносителя.

Циркуляционные насосы в ИТП выполняют несколько функций. В контуре отопления они обеспечивают принудительную циркуляцию теплоносителя через радиаторы и другие отопительные приборы, преодолевая гидравлическое сопротивление системы. В контуре ГВС насосы поддерживают циркуляцию горячей воды в магистралях здания, чтобы потребитель получал горячую воду практически мгновенно после открытия крана, без слива остывшей за время простоя воды.

Схемы подключения: зависимая и независимая

Присоединение внутренних систем здания к тепловым сетям может осуществляться по двум принципиально различающимся схемам – зависимой и независимой. Выбор конкретной схемы определяется требованиями к качеству теплоснабжения, параметрами теплоносителя в сети и техническими возможностями оборудования.

При зависимой схеме подключения теплоноситель из тепловой сети поступает непосредственно в систему отопления здания. Для снижения температуры перегретой сетевой воды до требуемых значений применяется смешение с охлажденной водой из обратного магистрального трубопровода.

В устаревших элеваторных узлах это смешение происходило за счет эжекции – вода из подающей магистрали проходила через сужающееся сопло элеватора, создавая разрежение и подсасывая воду из обратки. Современные зависимые схемы используют насосное смешение с регулирующими клапанами, что обеспечивает более точное поддержание температуры.

Независимая схема предусматривает разделение гидравлических контуров тепловой сети и внутренней системы здания с помощью промежуточного теплообменника. Первичный теплоноситель из сети нагревает воду во вторичном контуре, циркулирующую по внутридомовой системе, но сами потоки не смешиваются. Такое решение защищает внутреннее оборудование от гидравлических ударов и перепадов давления в магистральных сетях, позволяет поддерживать стабильное качество теплоносителя в замкнутом контуре и существенно снижает коррозионные процессы в радиаторах и трубах.

Зависимые схемы отличаются меньшей стоимостью оборудования и отсутствием промежуточного теплообменника, что снижает гидравлическое сопротивление. Однако они более чувствительны к аварийным ситуациям в тепловых сетях. Независимые схемы, несмотря на более высокую начальную стоимость и дополнительные потери тепла в теплообменнике, обеспечивают большую надежность и комфорт для конечного потребителя.

Элеваторные узлы: принципы работы и ограничения

Традиционный элеваторный узел представляет собой струйный насос, в котором перегретая вода из подающего трубопровода тепловой сети проходит через коническое сопло. При истечении воды с высокой скоростью в камере смешения создается пониженное давление, за счет чего происходит подсасывание воды из обратного трубопровода. Смешанный теплоноситель с промежуточной температурой поступает в систему отопления здания.

Элеватор обеспечивает только так называемое качественное регулирование, при котором температура в системе отопления изменяется в зависимости от температуры теплоносителя, приходящего от центральной тепловой сети. Такой подход не учитывает фактическую потребность здания в тепле, зависящую от температуры наружного воздуха, солнечной радиации, ветра и внутренних тепловыделений.

В результате в периоды оттепелей наблюдается перетоп – температура в помещениях превышает комфортные значения, что ведет к перерасходу тепловой энергии.

Существенным недостатком элеваторных узлов является также неравномерность распределения температуры по этажам многоэтажного здания. Компьютерное моделирование работы 12-этажного дома с элеваторным узлом показывает, что в холодный период на верхних этажах может наблюдаться недотоп при нормальной температуре на первом этаже. В переходные периоды разница температур между этажами достигает 5°С, что создает дискомфорт для жителей.

Автоматизация ИТП! Контроллеры, датчики и исполнительные механизмы

Современный автоматизированный индивидуальный тепловой пункт оснащается системой управления, построенной на базе программируемого логического контроллера. Контроллер принимает сигналы от датчиков температуры (наружного воздуха, теплоносителя в подающем и обратном трубопроводах, воздуха в контрольных помещениях), датчиков давления и перепада давления, расходомеров. На основе обработки этих данных контроллер вырабатывает управляющие воздействия на исполнительные механизмы.

В системе автоматизации выделяют три уровня. Нижний уровень составляют полевые контрольно-измерительные приборы – датчики, установленные непосредственно на трубопроводах и в помещениях. Средний уровень представлен контроллером, который реализует алгоритмы регулирования, защиту оборудования и ведение журнала событий. Верхний уровень – панель оператора с графическим интерфейсом, отображающим технологический процесс в реальном времени и позволяющим вводить настройки.

Основной алгоритм, закладываемый в контроллер, – погодозависимое регулирование. Контроллер рассчитывает требуемую температуру теплоносителя в подающем трубопроводе системы отопления в зависимости от текущей температуры наружного воздуха по заданному температурному графику. Полученное значение сравнивается с фактической температурой, и при отклонении изменяет положение регулирующего клапана, увеличивая или уменьшая поступление горячего сетевого теплоносителя в теплообменник или узел смешения.

Требования к качеству регулирования регламентируются нормативными документами. В установившемся режиме максимально допустимое отклонение температуры в месте измерения от заданного значения не должно превышать 2°С. При расходах теплоносителя от 10% до 30% от максимального допустимая амплитуда незатухающих колебаний в системе отопления составляет не более 3°С. Практически для достижения этих показателей контроллер должен реализовывать функцию пропорционально-интегрального (ПИ) регулятора.

Частотное регулирование насосного оборудования

Одним из наиболее эффективных методов энергосбережения в ИТП является применение частотно-регулируемых приводов для циркуляционных насосов. Традиционные насосы с постоянной частотой вращения работают либо на полную мощность, либо отключаются, что приводит либо к избыточному расходу электроэнергии, либо к недостаточной циркуляции. Частотный преобразователь изменяет скорость вращения электродвигателя в соответствии с реальной потребностью системы в подаче теплоносителя.

Экономический эффект от внедрения частотного регулирования достигает 30-60% снижения расхода электроэнергии по сравнению с нерегулируемыми насосами. Кроме того, плавный пуск и остановка двигателей исключают гидравлические удары в трубопроводах и снижают механический износ подшипников и уплотнений, что увеличивает межремонтный срок службы оборудования.

В типовой конфигурации автоматизированного ИТП устанавливается два циркуляционных насоса – один рабочий, второй резервный. Контроллер автоматически переключает насосы через заданные интервалы времени, обеспечивая равномерную выработку ресурса обоими агрегатами. При выходе из строя рабочего насоса система автоматически запускает резервный и формирует аварийный сигнал для обслуживающего персонала.

Частотный преобразователь также выполняет функции защиты электродвигателя – от перегрузки по току, перенапряжения, перегрева, перекоса фаз и работы в режиме сухого хода. Все эти функции повышают надежность системы и снижают затраты на ремонт и обслуживание.

Регулирующие клапаны и гидравлические режимы

Сердцем системы регулирования температуры в ИТП являются электрифицированные регулирующие клапаны, установленные на подающем трубопроводе сетевого теплоносителя. Клапан с электроприводом изменяет проходное сечение, дозируя количество горячей воды, поступающей в теплообменник или узел смешения.

• Современные клапаны (например, Danfoss VF2 с Kvs до 100 м³/ч) обладают линейной или равнопроцентной пропускной характеристикой, что обеспечивает устойчивую работу системы во всем диапазоне нагрузок.
• Для корректной работы регулирующего клапана необходимо поддерживать стабильный перепад давления на его входе и выходе.
• С этой целью в ИТП устанавливаются регуляторы перепада давления (например, Danfoss AFP/VFG), которые автоматически дросселируют поток при увеличении перепада и открываются при его уменьшении.
• Поддержание постоянного перепада на клапане обеспечивает высокий "авторитет" клапана – отношение перепада на самом клапане к общему перепаду в регулируемом участке. Чем выше авторитет, тем точнее регулирование и меньше влияние возмущений.

Балансировочные клапаны в ИТП служат для предварительной гидравлической настройки системы. Они устанавливаются таким образом, чтобы обеспечить расчетное распределение расходов теплоносителя между параллельными ветвями. В отличие от регулирующих клапанов, балансировочная арматура не подлежит оперативному управлению и, как правило, пломбируется после наладки системы.

Горячее водоснабжение. Одноступенчатые и двухступенчатые схемы

Приготовление горячей воды в ИТП может организовываться по одноступенчатой или двухступенчатой схеме. В одноступенчатой схеме водопроводная вода нагревается в одном пластинчатом теплообменнике до нормативной температуры 55-60°С за счет тепла сетевого теплоносителя из подающего трубопровода. Такая схема проста и надежна, но требует повышенного расхода сетевой воды в периоды максимального водоразбора.

Двухступенчатая схема более экономична с точки зрения теплопотребления. На первой ступени водопроводная вода подогревается обратным теплоносителем, который после системы отопления имеет температуру 40-50°С. На второй ступени производится догрев до требуемой температуры сетевым теплоносителем из подающего трубопровода.

Такое решение позволяет снизить температуру обратной воды, возвращаемой в тепловую сеть, что уменьшает тепловые потери в магистралях и повышает эффективность работы источника теплоснабжения.

Для обеспечения постоянной температуры горячей воды независимо от водоразбора в контуре ГВС организуется циркуляция. Циркуляционный насос непрерывно прокачивает воду через замкнутый контур – от теплообменника до водоразборных точек и обратно. Даже если в течение нескольких часов ни один кран не открывался, вода в трубах остается горячей. При отсутствии циркуляции первые литры воды после открытия крана пришлось бы сливать в канализацию, ожидая, пока дойдет нагретая вода из теплообменника.

Теплоснабжение с альтернативными источниками

В некоторых конфигурациях ИТП предусматривается подключение дополнительных источников тепла, таких как солнечные коллекторы, тепловые насосы или автономные котлы. Такие решения применяются для повышения надежности теплоснабжения или снижения затрат на тепловую энергию от централизованных сетей.

При параллельном подключении дополнительного источника теплоноситель от альтернативного источника смешивается с сетевым теплоносителем в общем коллекторе перед подачей в систему отопления. При последовательном подключении теплоноситель сначала проходит через основной теплообменник, а затем догревается в дополнительном. Оба варианта требуют тщательной гидравлической увязки и использования обратных клапанов для предотвращения обратных токов.

Автоматизация ИТП с дополнительными источниками предполагает управление переключением между источниками в зависимости от их текущей эффективности, стоимости тепла или приоритетов, заданных оператором. Контроллер сравнивает температуру теплоносителя от основного и дополнительного источников и выбирает наиболее экономичный или надежный вариант.

Учет тепловой энергии и коммерческие аспекты

Индивидуальный тепловой пункт обязательно оснащается узлом учета тепловой энергии, включающим расходомеры, датчики температуры и тепловычислитель. Приборы учета устанавливаются на подающем и обратном трубопроводах на вводе в здание. Тепловычислитель непрерывно рассчитывает потребленную тепловую энергию по формуле Q = G × (T1 – T2) × τ, где G – массовый расход теплоносителя, T1 – температура в подающем трубопроводе, T2 – температура в обратном трубопроводе, τ – время.

Данные коммерческого учета служат основанием для расчетов между потребителем и теплоснабжающей организацией. Наличие исправного узла учета стимулирует энергосбережение – снижая теплопотребление за счет автоматизации, собственник здания получает прямое уменьшение платежей. В типовом многоквартирном доме установка автоматизированного ИТП с погодозависимым регулированием позволяет сократить расход тепла на отопление на 20-30%.

Собственники и управляющие компании обязаны обеспечивать сохранность пломб на приборах учета и своевременно представлять показания теплоснабжающей организации. Периодическая поверка расходомеров и тепловычислителей проводится в соответствии с законодательством об обеспечении единства измерений.

Требования к помещению и монтажу

ИТП размещается в отдельном помещении, расположенном, как правило, на первом этаже или в подвале здания. Допускается установка теплового пункта в техническом подполье или на чердаке, но при этом помещение должно быть изолировано от посторонних лиц ограждающими конструкциями с запирающимися дверями. В подвалах жилых домов применяются малошумные насосы, чтобы вибрация и гул не создавали дискомфорта для жителей первых этажей.

Помещение ИТП должно иметь освещение, приточно-вытяжную вентиляцию и дренажную систему для отвода воды в случае аварийного сброса теплоносителя. Температура воздуха в помещении в отопительный период поддерживается не ниже 5°С. Свободные проходы между оборудованием и строительными конструкциями должны быть достаточными для монтажа, обслуживания и демонтажа элементов.

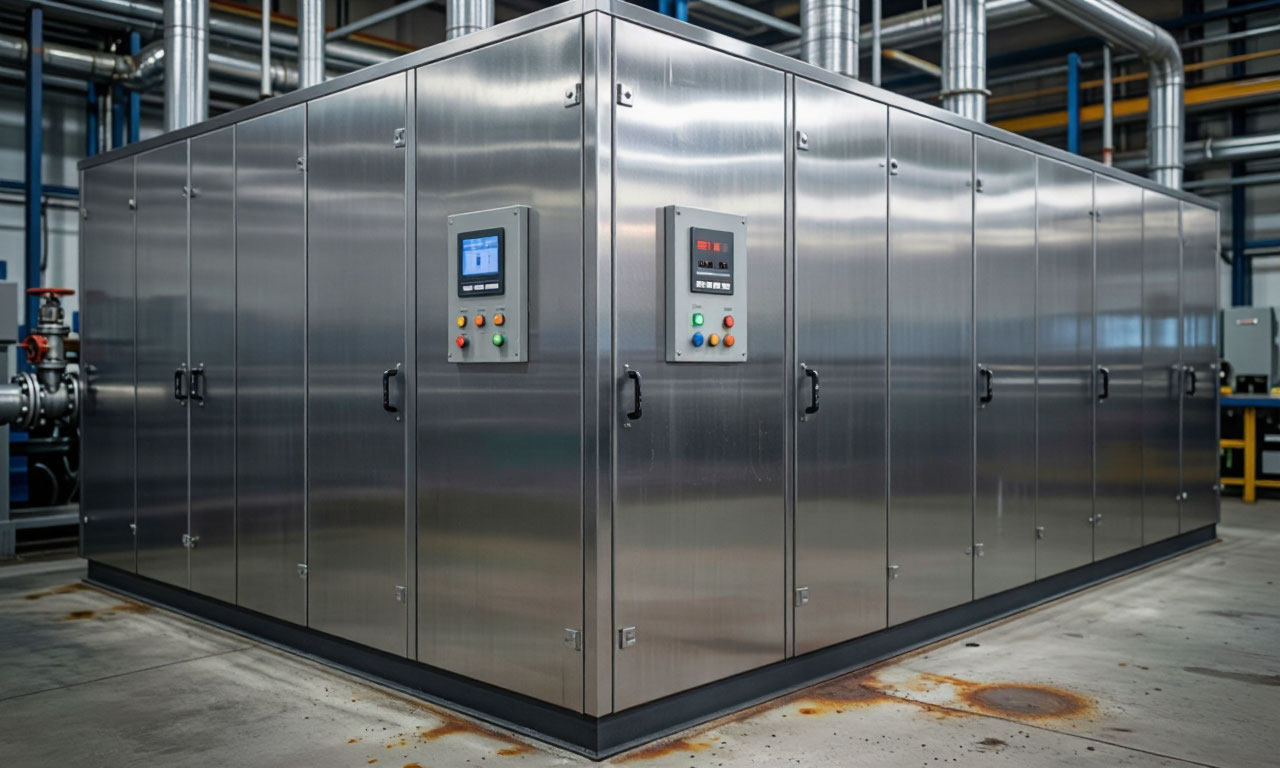

Блочные ИТП поставляются в виде готовых модулей, смонтированных на раме и соединенных между собой трубопроводами внутри шкафа или контейнера. Для монтажа такого блочного пункта достаточно подвести внешние коммуникации – подающий и обратный трубопроводы тепловой сети, водопровод, систему канализации и электропитание. Это сокращает время пусконаладочных работ до нескольких дней вместо недель или месяцев при монтаже ИТП из отдельных компонентов на месте.

Эффективность и перспективы развития

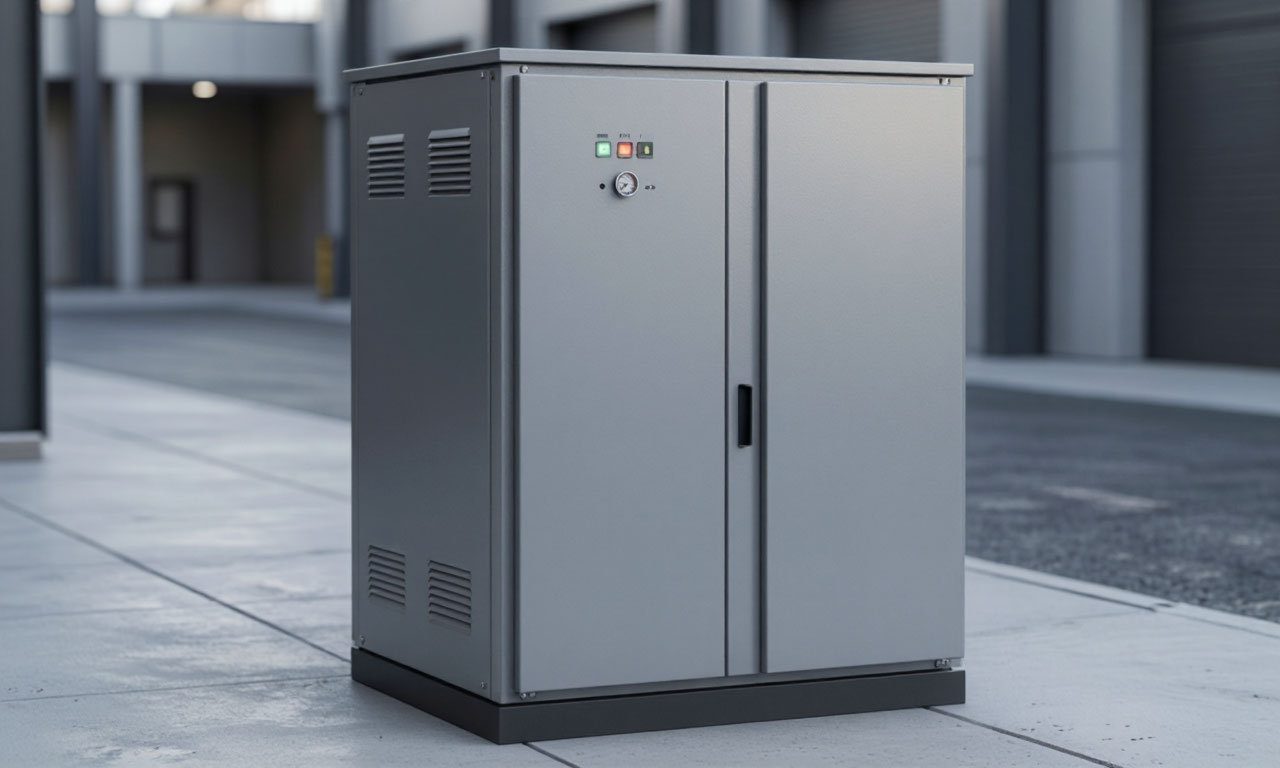

Внедрение автоматизированных индивидуальных тепловых пунктов является одним из наиболее эффективных направлений энергосбережения в коммунальном хозяйстве. Снижение необходимого перепада давлений теплоносителя в трубопроводах и расходов на его перекачку достигает 20-40%, а экономия электроэнергии на привод насосов с частотным регулированием – 30-60%. Окупаемость затрат на модернизацию теплового пункта в многоквартирном доме составляет в среднем 2-5 лет.

Переход от центральных тепловых пунктов к индивидуальным позволяет ликвидировать протяженные квартальные тепловые сети, которые являются источником значительных тепловых потерь и аварий. При размещении ИТП непосредственно в здании или на его наружной стене исчезает необходимость в прокладке подземных трубопроводов с их дорогостоящим обслуживанием и ремонтом. Каждое здание получает возможность настраивать тепловой режим в соответствии со своим функциональным назначением и режимом работы.

Развитие систем диспетчеризации и интернета вещей открывает возможности для удаленного мониторинга и управления ИТП. Контроллеры, оснащенные интерфейсами RS-485 и Ethernet с протоколом Modbus, передают данные о параметрах теплоносителя, работе насосов, расходе тепла и авариях на центральный диспетчерский пункт.

Оператор может дистанционно изменять уставки, переключать режимы работы и оперативно реагировать на нештатные ситуации без выезда на объект.
