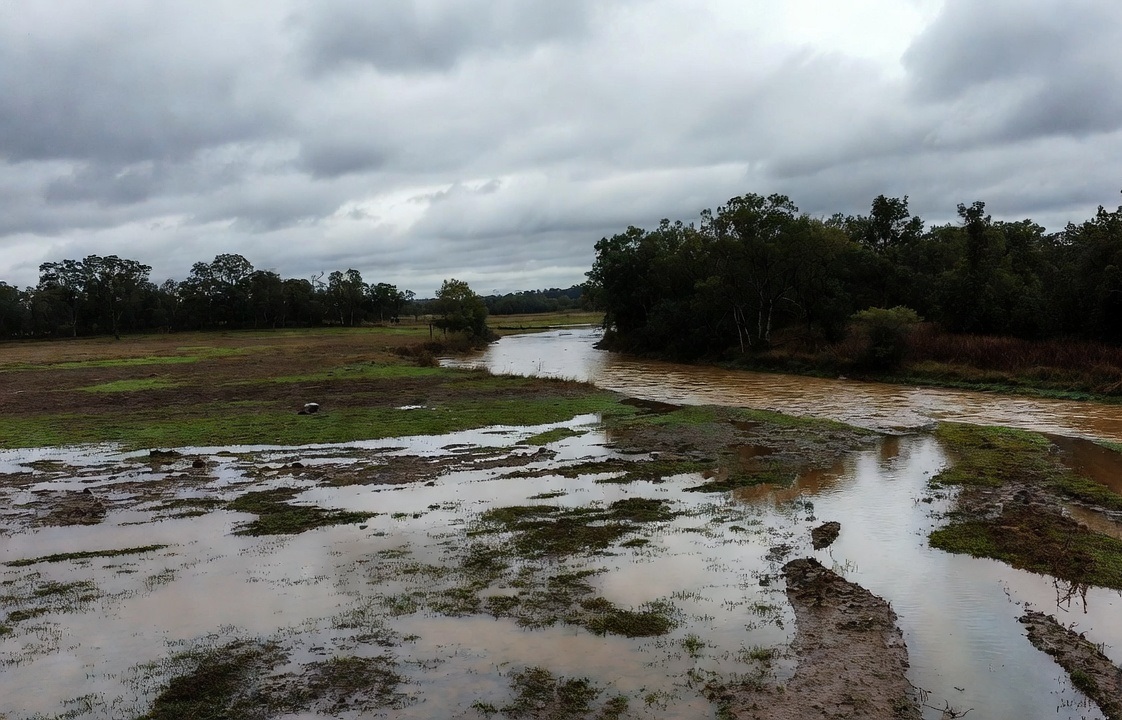

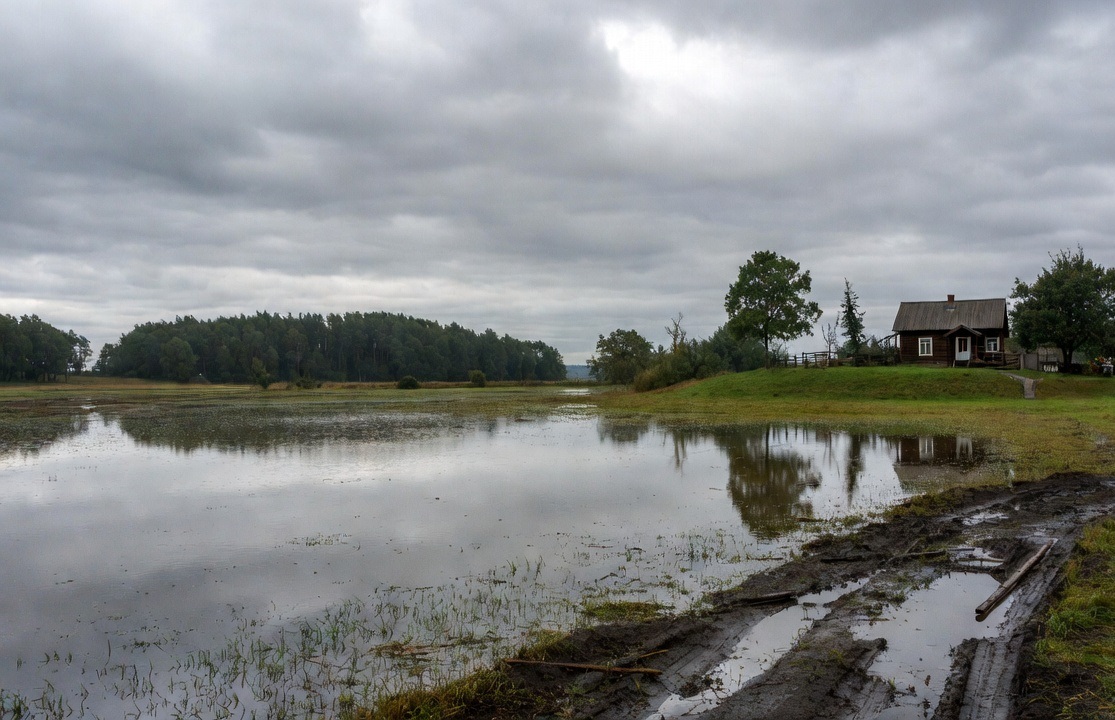

Влага на участке не просто лужи после дождя, которые портят обувь. Это настоящий враг, действующий исподволь. Постоянно влажный грунт губителен для фундамента: морозное пучение выдавливает опорные конструкции, а сырость провоцирует развитие плесени, опасной для жильцов. Растения тоже страдают: корни задыхаются без кислорода, деревья начинают болеть. Я часто вижу, как люди годами борются с последствиями, вместо того чтобы устранить причину.

С технической точки зрения дренаж комплекс инженерных сооружений, задача которых - понизить уровень грунтовых вод и перехватить верховодку (талые и ливневые осадки). Сделать это своими руками возможно, но сложно и требует точных расчетов. Если вы не готовы погружаться в гидрогеологию, лучше доверить работу специалистам удобной ВАм компании, например я делал у https://drenazh-spb.ru/. Но если есть желание разобраться в теме и сэкономить бюджет, давайте пройдем этот путь от теории до практики.

Определение гидрогеологических условий участка

Прежде чем браться за лопату, нужно понять, с чем именно вы имеете дело Ошибка на этом этапе приводит к тому, что система оказывается бесполезной или даже вредной.

Как определить проблему без геодезиста? Визуальные признаки я уже называл, но есть и более точные способы. Обратите внимание на растительность. Хвощи, осока, камыши, крапива и ольха - индикаторы высокого стояния грунтовых вод. Если на участке есть колодец, замерьте уровень воды в нем в конце весны и в середине лета. Перепад более метра говорит о мощном водоносном горизонте.

Важно различать два понятия: грунтовые воды (первый постоянный водоносный слой от поверхности) и верховодка (временное скопление воды на первом слабопроницаемом слое - обычно глинистой линзе). Если весной вода стоит, а к середине лета земля сухая - проблема в верховодке. Если уровень воды стабильно высокий - нужен глубинный дренаж.

Выбор схемы дренажа в зависимости от типа почвы

Тип грунта напрямую диктует, на каком расстоянии нужно укладывать дрены и какой уклон им задавать. В глинистых почвах вода уходит медленно, поэтому трубы нужно располагать чаще. В песках, наоборот, вода фильтруется быстро, и расстояние между дренами можно увеличить.

На практике для тяжелых суглинков и глин расстояние между параллельными дренами (дренами) обычно составляет от 4 до 7 метров при глубине заложения около 1,2 метра. Для супесей и песков этот интервал увеличивается до 10–15 метров. Эта зависимость называется "междренное расстояние", и ее нарушение - одна из главных ошибок новичков.

Системы дренажа:

• Кольцевой (глубинный). Создает защитный контур вокруг дома, перехватывая воду со всех сторон. Трубы закладываются на глубине ниже подошвы фундамента. Подходит для участков с постоянным притоком грунтовых вод.
• Пристенный. Монтируется вплотную к фундаменту. Самый эффективный вариант для домов с подвалом или цокольным этажом. Устанавливается только на этапе строительства или при полном вскрытии фундамента.
• Пластовый. Укладывается под всей площадью здания. Используется при сложных гидрогеологических условиях, когда под домом есть напорные воды. По сути, это подушка из щебня под фундаментом, соединенная с кольцевым дренажем.
• Поверхностный (ливневка). Отводит дождевую и талую воду. Состоит из точечных дождеприемников под водостоками и линейных лотков вдоль дорожек.

Технические параметры: глубина, уклон и расчет диаметра

Проектирование дренажа начинается с расчетов. Нельзя просто выкопать канаву и бросить туда трубу. Система должна работать на самотеке, а скорость движения воды должна быть достаточной, чтобы не заиливать трубы, но и не слишком высокой, чтобы не разрушать стыки.

Расчет уклона

Уклон критически важный параметр. Если сделать его недостаточным, вода будет застаиваться. Если переборщить, произойдет "засасывание" воздуха и разрыв потока, что снизит эффективность. Для труб диаметром 110 мм минимальный уклон составляет 2 см на метр длины, для труб 160 мм - 1 см на метр. В глинистых грунтах рекомендуется делать уклон чуть больше - до 3 см на метр, чтобы преодолеть вязкость почвы.

На практике я всегда закладываю уклон 1–1.5 см на метр для основных магистралей. Для проверки используйте лазерный уровень или гидроуровень. Простой пузырьковый уровень для этой задачи не подойдет из-за погрешности.

Расчет диаметра и гидравлика

Пропускная способность трубы рассчитывается по формуле расхода воды (Q = w * V), где w - площадь живого сечения, V - скорость потока. Для частных домов достаточно диаметра 110–160 мм. Если у вас большая площадь водосбора (более 300 м²), диаметр коллектора увеличивают до 200 мм.

Расчетный расход воды в дрене определяют по формуле: Q = q * A, где q - модуль дренажного стока (зависит от осадков в регионе), а A - площадь водосбора. Это звучит сложно, но на практике для участка в 10–15 соток достаточно иметь коллектор 160 мм и дрены 110 мм.

Материалы и их технологические особенности

Качество материалов определяет срок службы системы. Экономия здесь оборачивается перекопкой участка через 5 лет.

Дренажные трубы

Сегодня стандарт - перфорированные гофрированные трубы из ПНД (полиэтилен низкого давления). Они могут быть однослойными или двухслойными (с усиленной жесткостью). Важно: трубы должны быть в геотекстильном фильтре (оболочке) для песчаных и суглинистых грунтов. Для торфяников и глин фильтр не нужен, так как размер частиц слишком мал и ткань быстро заиливается.

В СНиП 2.06.03-85 указаны коэффициенты шероховатости для разных материалов. Для гладких пластмассовых труб он минимальный - 0,012, что обеспечивает лучший самоочищающий эффект по сравнению с бетонными (0,015) или керамическими (0,017).

Геотекстиль

Это не просто ткань. Это инженерный материал, который выполняет роль фильтра. Выбирайте иглопробивной геотекстиль плотностью 200–300 г/м². Термоскрепленный (который часто продают как "садовый") при контакте с водой и нагрузкой теряет свои фильтрующие свойства. Он нужен для того, чтобы предотвратить смешивание слоев щебня с грунтом и заиливание перфорации.

Засыпка (фильтрующий слой)

Щебень должен быть именно гранитным или гравийным, но не известняковым (известняк со временем размывается водой). Фракция 20–40 мм для нижнего слоя и 5–20 мм для верхнего. Песок нужен крупнозернистый, мытый, без глинистых включений. Отмывка материалов критична: если засыпать трубу грязным щебнем, вся система заилится за первый же сезон.

Монтаж глубинного дренажа: пошаговая технология

Переходим к самой ответственной части. Нарушение последовательности работ или игнорирование правил приводит к плачевным результатам.

1. Земляные работы и профиль траншеи.
Траншеи копают не вертикальными стенками, а с откосом (трапециевидный профиль). Ширина дна - около 40 см, верха - 60–70 см. Дно формируют с заданным уклоном. После выемки грунта дно обязательно трамбуют, чтобы избежать неравномерной осадки.

2. Песчаная подушка.
На дно насыпают слой мытого песка (10–15 см), который служит выравнивающим основанием и дополнительным фильтром. Песок тщательно проливают водой и уплотняют.

3. Укладка геотекстиля.
Полотно расстилают по дну и стенкам траншеи с большим запасом (50–70 см на сторону). Это "конверт", который в конце закроет всю засыпку.

4. Нижний фильтрующий слой.
Поверх геотекстиля насыпают слой щебня фракции 20–40 мм высотой 10–15 см. Щебень разравнивают с соблюдением проектного уклона.

5. Монтаж труб.
Трубы укладывают строго по центру. Соединение осуществляется муфтами. Важнейший технический нюанс: перфорированные отверстия (или щели) должны смотреть строго вниз (положение "4 и 8 часов" по циферблату), чтобы вода из грунта поступала внутрь, а осадок оседал на дне, а не в отверстиях. Смотровые колодцы (пластиковые) устанавливаются на каждом повороте и через каждые 10–15 метров на прямых участках.

6. Обсыпка и укутывание.
Трубу сначала засыпают слоем крупного щебня (40–60 мм) на 10–15 см, затем слоем более мелкого (20–40 мм) на 15–20 см. Края геотекстиля заворачивают внахлест, перекрывая щебень. Это создает "трубу" из ткани, наполненную камнем. Поверх геотекстиля насыпают мелкий щебень или песок (5–10 см) для защиты от механических повреждений.

7. Обратная засыпка.
Финальный слой - вынутый ранее грунт. Над траншеей формируют небольшой бугор (10–15 см), так как грунт даст усадку. Если сразу засыпать вровень с землей, через полгода над траншеей образуется канава.

Поверхностный дренаж и точечный водосбор

Глубинный дренаж убирает воду из толщи грунта, но не справляется с дождем, льющимся с крыши. Для этого нужна ливневая канализация.

Точечный сбор: под каждую водосточную трубу устанавливается пластиковый дождеприемник с корзиной для мусора. Они соединяются подземными трубами (гладкими, без перфорации) с общим коллектором.

Линейный сбор: в местах интенсивного пешеходного движения (дорожки, въезд) ставят пластиковые или бетонные лотки, накрытые решетками. Они устанавливаются на бетонное основание или песчаную подушку. Уклон лотков - 1–2 см на метр.

Если совместить глубинную дренажную трубу и ливневку в одном коллекторе, важно использовать септик-разделитель или проверять объемы, чтобы при сильном ливне вода из труб не пошла обратно в грунт через глубинный дренаж. Часто ливневку отводят в отдельный колодец.

Организация водосброса: куда девать собранную воду?

Даже идеально смонтированная система бесполезна, если собранной воде некуда уходить. Варианты:

• Самотечный сброс: если участок расположен выше оврага, канавы или водоема.
• Дренажный колодец (поглотительный): используется на песчаных грунтах. Вода поступает в колодец без дна и постепенно уходит в глубокие слои почвы.
• Колодец-накопитель (водосборник): используется при высоком уровне грунтовых вод (вода не уходит сама). Вода накапливается, а затем откачивается насосом в ливневую канализацию или за пределы участка. В таком колодце обязательно устанавливают автоматический поплавковый насос.

При подключении к централизованной ливневой канализации (если она есть в поселке) требуется получение технических условий.

Типичные ошибки и обслуживание системы

Ошибки при монтаже стоят дорого. Перечислю те, с которыми сталкиваюсь чаще всего.

• Отсутствие уклона или обратный уклон. Вода стоит в трубах, зимой они разрываются морозом.
• Экономия на геотекстиле. Трубы, уложенные в глину без обертки, заиливаются за 2–3 года, превращаясь в грязевую пробку.
• Использование неперфорированных труб. Частая ошибка: кладут обычную канализационную трубу, думая, что вода будет заходить через щели. Эффективность такой системы близка к нулю.
• Отсутствие смотровых колодцев. При засоре систему приходится вскрывать наугад.

Обслуживание. Раз в 2–3 года систему нужно промывать. Делается это компрессором или мощным насосом, подающим воду в трубы под давлением через разъемы в колодцах. Также необходимо проверять состояние решеток дождеприемников и чистить их от листвы.

Самостоятельное устройство дренажа позволяет сэкономить от 50 до 70% бюджета по сравнению с подрядными организациями. Но цена этой экономии - ваше время и кропотливая работа с уровнем и уклонами. Если же вы решитесь, помните: фундамент дома закладывается один раз на десятилетия, и его защита не терпит компромиссов. Тщательно рассчитанная и аккуратно смонтированная система окупится сухим подвалом и здоровым садом, которые будут радовать вас долгие годы.
